Máy quét mã vạch ngày càng trở thành công cụ kiểm kê, tra cứu thông tin sản phẩm, … phổ biến trong đời sống xung quanh chúng ta. Để hiểu rõ hơn máy quét mã vạch, chúng ta cần tìm hiểu về nguyên lý hoạt động của máy quét mã vạch và Opticon xin đưa ra những điểm cơ bản trong nguyên lý hoạt động của máy quét mã vạch qua bài viết dưới đây.
Hoạt Động Của Quét Mã Vạch
Máy quét mã vạch bắt đầu bằng việc chiếu sáng các mã với ánh sáng màu đỏ. Các cảm biến của máy quét mã vạch phát hiện ánh sáng phản xạ từ các hệ thống chiếu sáng và tạo ra một tín hiệu tương tự với điện áp mà đại diện cho cường độ (hoặc thiếu cường độ) của phản xạ khác nhau. Việc chuyển đổi thay đổi tín hiệu tương tự thành tín hiệu số đó được đưa vào bộ giải mã. Các bộ giải mã diễn dịch các tín hiệu kỹ thuật số, hiện rằng toán học cần thiết để xác nhận và xác nhận rằng mã vạch là có thể đọc ra, chuyển nó thành văn bản ASCII, định dạng văn bản và gửi nó đến các máy tính máy in được gắn vào.
- Một mã vạch bao gồm các thanh màu trắng và đen. Việc thu thập dữ liệu được thực hiện khi máy quét mã vạch chiếu ánh sáng vào mã vạch, ánh sáng phản xạ nhận được thay thế các thanh màu là các tín hiệu kỹ thuật số nhị phân.
- Sự phản chiếu mạnh ở các vùng trắng và yếu ở vùng đen, khi cảm biến nhận được các bước sáng tạo thành các dạng sóng tương ứng.
- Các tín hiệu tương thích được chuyển đổi thành một tín hiệu kỹ thuật số thông qua một công cụ chuyển đổi A / D. (Binarization).
- Dữ liệu được phục hồi khi một hệ thống mã được xác định từ tín hiệu kỹ thuật số. (Giải mã quá trình).
Từng Phần Chức Năng Của Máy Quét Mã Vạch
Hệ thống chiếu sáng là phương pháp mà theo đó các vạch và khoảng trống trên các mã vạch được chiếu sáng. Có một loạt các hệ thống chiếu sáng thường được sử dụng trong các máy quét mã vạch như:
- Single Point LED – Sự chiếu sáng của mã vạch xuất phát từ một hoặc một cặp đèn LED và tập trung thông qua một đơn mở hình cầu.
- Linear Multiple Led – Gồm 1 dãy đèn LED bố trí sao cho các tia sáng phát ra tạo thành 1 vệt sáng thẳng theo chiều ngang cắt ngang qua bề mặt của ký hiệu mã vạch. Ánh sáng phản xạ thu được bởi “tròng CCD” (CCD Scanner lense) là bộ phận dùng để chuyển tín hiệu ánh sáng thành tín hiệu digital.
- Laser – Loại laser scanner không cần dùng tròng thu ánh sáng. Để đọc được mã vạch, tia laser chiếu vào bề mặt mã vạch và ảnh của nó được chụp bởi một cảm biến phát hiện hình ảnh (laser). Một chùm tia laser được chiếu ra như một tấm gương và quét qua hai bên trái, phải để đọc toàn bộ mã vạch. Sử dụng tia laser cho phép đọc mã vạch xa và rộng.
- Imager Led – Tương tự như các thiết bị CCD nhưng có một số thay đổi quan trọng. Trong tạo ảnh tuyến tính, số lượng chiếu sáng được tăng lên bằng cách sử dụng ánh sáng cao của đèn LED, và các tế bào quang điện cảm ứng nhạy cảm hơn. Tuyến tính bắt chước công nghệ hình ảnh cả hai phạm vi và trọng tâm của máy quét laser. Các bộ cảm biến ánh sáng trong bộ tạo ảnh đầy đủ là rất giống với cảm biến ánh sáng trong máy ảnh đơn sắc.
Máy quét mã vạch 2D dùng tia laser sau đó phản xạ bằng 1 hệ thống lăng kính để tạo thành 1 chùm sáng phủ trên mọi góc độ của ký hiệu mã vạch. Chính vì vậy, khi quét loại mã vạch 1D bằng máy quét mã vạch 2D, ta có thể quét theo bất cứ chiều nào cũng được, trong khi đó nếu dùng máy quét 1D, ta phải bắn tia sáng cắt ngang qua toàn bộ mã vạch. Đó cũng là lý do các siêu thị lớn thường chọn máy quét mã vạch để bàn 2D để tính tiền các món hàng được nhanh hơn.
- Cảm biến và Chuyển đổi – Một máy dò ảnh cảm nhận được ánh sáng phản xạ và tạo ra một tín hiệu tương tự với điện áp khác nhau. Các điện áp dao động dựa vào việc các cảm biến nhìn thấy ánh sáng phản xạ từ không gian màu trắng vì các thanh màu đen hấp thụ ánh sáng đỏ. Các công nghệ được sử dụng trong các cảm biến có thể thay đổi tùy thuộc vào phương pháp chiếu sáng. Các đầu ra luôn luôn là như nhau – một dạng sóng điện áp với đỉnh cho các không gian màu trắng, và đáy cho các không gian màu đen trong mã vạch.
Trong một máy quét mã vạch hình ảnh, cảm biến bao gồm toàn bộ quét mục tiêu và tạo ra một dạng sóng 2 chiều. Trong cả hai trường hợp, tín hiệu analog này được gửi tới bộ chuyển đổi. Bộ chuyển đổi thay đổi tín hiệu tương tự sang tín hiệu số. Tín hiệu này là đại diện kỹ thuật của những gì các cảm biến phát hiện từ ánh sáng phản xạ. Bây giờ các máy quét mã vạch có một tín hiệu kỹ thuật số, các tín hiệu được chuyển giao cho các giải mã.
- Giải Mã – Nhận tín hiệu xung điện từ bộ phận truyền và giải mã theo dạng thức của loại barcode được lập trình sẵn trong bộ nhớ. Nếu giải mã thành công, 1 tiếng kêu “bíp” sẽ phát ra và tín hiệu được giải mã sẽ xuất hiện trên màn hình của phần mềm đang sử dụng.
Nguyên Lý Hoạt Động Của Máy Quét Mã Vạch
- Quét đầu tỏa sáng LED hoặc đèn laser vào mã vạch.
- Ánh sáng phản chiếu trở lại tắt mã vạch vào một thành phần điện tử ánh sáng phát hiện được gọi là một tế bào quang điện. Vùng trắng của mã vạch phản chiếu ánh sáng nhất; khu vực màu đen phản ánh nhất.

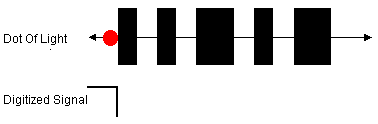

- Khi di chuyển máy quét qua mã vạch, các tế bào tạo ra một mô hình của các xung on-off tương ứng với các sọc đen và trắng. Vì vậy, đối với mã hiển thị tại đây ( “đen đen đen đen trắng trắng đen đen”), các tế bào sẽ “off off off trên off trên ra đi.”
- Một mạch điện tử gắn vào máy quét chuyển đổi này trên-xung vào số nhị phân (số không và những người thân).
- Các chữ số nhị phân được gửi đến một máy tính gắn vào máy quét, trong đó phát hiện các mã như 11.101.011 và giải mã thành các dãy số như ta thường thấy.
Mỗi lĩnh vực kinh doanh sẽ cần một loại máy đọc mã vạch tương ứng. Vì vậy lựa chọn máy đọc mã vạch phù hợp với ngành nghề và mục đích sử dụng mới có thể phát huy tối đa chức năng của máy, đồng thời hỗ trợ công việc một cách hiệu quả nhất.
OPTICON sở hữu các dòng máy quét mã vạch có thiết kế phong phú, từ các máy quét hạng nhẹ đến đầu đọc cầm tay, thiết bị đầu cuối hay các máy quét sử dụng trong ngành công nghiệp sản xuất hoạt động với hiệu suất cao và an toàn, đem lại nhiều tiện ích cho người dùng.
OPTICON là một trong những công ty đầu tiên trên thế giới chuyên sản xuất các máy quét mã vạch chất lượng cao cho thị trường quốc tế. Nhờ có bề dày lịch sử phát triển hơn 40 năm, các loại máy quét mã vạch của OPTICON được tin dùng tại hơn 65 quốc gia thông qua các văn phòng đại diện tại 13 nước.
=====================================================
